În calitate de furnizor de centre CNC de îndoire a oțelului, sunt adesea întrebat despre funcționarea sistemului hidraulic din aceste mașini. Sistemul hidraulic este o componentă crucială care permite îndoirea precisă și eficientă a barelor de oțel într-un centru CNC de îndoire a oțelului. În această postare pe blog, voi explica cum funcționează sistemul hidraulic al unui centru de îndoit CNC și importanța acestuia în funcționarea generală a mașinii.
Componentele de bază ale sistemului hidraulic
Sistemul hidraulic al unui centru CNC de îndoire a oțelului este format din mai multe componente cheie, fiecare jucând un rol vital în procesul de îndoire. Aceste componente includ pompa hidraulica, cilindrii hidraulici, supapele de control si fluidul hidraulic.
Pompa hidraulică este inima sistemului hidraulic. Este responsabil pentru generarea presiunii necesare pentru deplasarea fluidului hidraulic prin sistem. Pompa aspiră fluidul hidraulic din rezervor și îl presurizează, trimițându-l către celelalte componente ale sistemului.
Cilindrii hidraulici sunt utilizați pentru a transforma energia hidraulică în forță mecanică. Acestea sunt conectate la sculele de îndoire și sunt responsabile cu mutarea acestora pentru a efectua operația de îndoire. Cilindrii sunt proiectați pentru a oferi o mișcare precisă și controlată, asigurând îndoirea precisă a barelor de oțel.
Supapele de control sunt folosite pentru a regla debitul și presiunea fluidului hidraulic din sistem. Acestea permit operatorului să controleze viteza, direcția și forța cilindrilor hidraulici. Prin reglarea supapelor de control, operatorul poate obține diferite unghiuri și raze de îndoire.
Fluidul hidraulic este mediul prin care este transferată energia hidraulică. Este un tip special de ulei care are proprietăți excelente de lubrifiere și anticoroziune. Lichidul hidraulic ajută, de asemenea, la disiparea căldurii generate în timpul funcționării sistemului hidraulic.
Cum funcționează sistemul hidraulic în procesul de îndoire
Funcționarea sistemului hidraulic într-un centru CNC de îndoire a oțelului poate fi împărțită în mai multe etape.
Pasul 1: Configurare inițială
Înainte de a începe procesul de îndoire, operatorul trebuie să configureze mașina în conformitate cu cerințele sarcinii de îndoire. Aceasta include selectarea instrumentului de îndoire adecvat, setarea unghiului și razei de îndoire și încărcarea barei de oțel în mașină.
Pasul 2: Activarea pompei
Odată finalizată configurarea, pompa hidraulică este activată. Pompa începe să tragă fluidul hidraulic din rezervor și îl presurizează. Fluidul sub presiune este apoi trimis la supapele de control.
Pasul 3: Controlul supapei
Supapele de control joacă un rol crucial în determinarea mișcării cilindrilor hidraulici. Operatorul folosește panoul de control al Centrului de îndoire a oțelului CNC pentru a trimite semnale către supapele de control. Aceste semnale spun supapelor cât de mult fluid trebuie să treacă și în ce direcție. De exemplu, dacă operatorul dorește să îndoaie bara de oțel la un anumit unghi, supapele de control vor regla în mod corespunzător debitul fluidului hidraulic către cilindri.
Pasul 4: Mișcarea cilindrului
Lichidul hidraulic sub presiune intră în cilindrii hidraulici, determinând mișcarea pistoanelor din interiorul cilindrilor. Pe măsură ce pistoanele se mișcă, acestea transferă forța mecanică instrumentelor de îndoire. Instrumentele de îndoire aplică apoi forța pe bara de oțel, îndoind-o la forma dorită.
Pasul 5: Reveniți și resetați
După finalizarea operațiunii de îndoire, supapele de control inversează curgerea fluidului hidraulic. Acest lucru face ca pistoanele din cilindri să revină la pozițiile inițiale. Bara de oțel este apoi scoasă din mașină, iar sistemul este pregătit pentru următoarea operație de îndoire.
Importanța sistemului hidraulic într-un centru CNC de îndoire a oțelului
Sistemul hidraulic este esențial pentru buna funcționare a unui centru CNC de îndoit oțel din mai multe motive.
Precizie
Sistemul hidraulic permite controlul precis al procesului de îndoire. Operatorul poate regla presiunea și debitul fluidului hidraulic pentru a obține unghiuri și raze de îndoire precise. Această precizie este crucială în aplicațiile în care este necesară îndoirea oțelului de înaltă calitate, cum ar fi înCentrul de îndoire a podurilor.
Putere
Sistemele hidraulice pot genera o cantitate mare de forță, care este necesară pentru îndoirea barelor de oțel groase și de înaltă rezistență. Puterea mare a sistemului hidraulic permite Centrului CNC de îndoire a oțelului să gestioneze o gamă largă de dimensiuni și materiale de bare de oțel.
Eficienţă
Sistemul hidraulic este foarte eficient în transformarea energiei hidraulice în forță mecanică. Aceasta înseamnă că mașina poate efectua operațiuni de îndoire rapid și cu un consum mai mic de energie. Eficiența sistemului hidraulic contribuie, de asemenea, la productivitatea generală a Centrului de îndoire a oțelului CNC.
Aplicații ale centrelor de îndoire CNC pentru oțel cu sisteme hidraulice
Centrele CNC de curbare a oțelului cu sisteme hidraulice sunt utilizate pe scară largă în diverse industrii.
Industria construcțiilor
În industria construcțiilor, aceste mașini sunt folosite pentru îndoirea barelor de oțel pentru structurile din beton armat. Ele pot produce o varietate de bare îndoite, cum ar fi etrieri, cârlige și bare îndoite pentru stâlpi și grinzi. Precizia și eficiența sistemului hidraulic asigură că barele îndoite îndeplinesc specificațiile cerute. Pentru mai multe informatii despre utilajele folosite in constructii, puteti vizitaMașină de tăiat și îndoit bare de armare.
Industria prelucrătoare

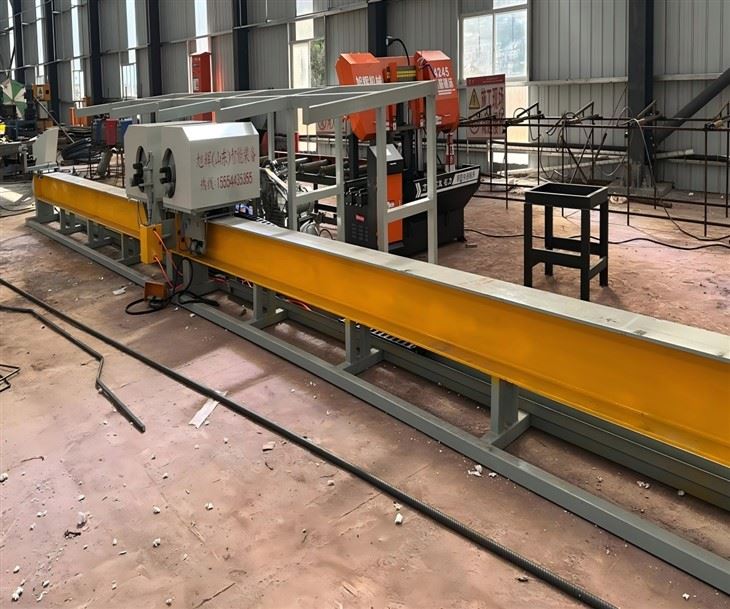

În industria prelucrătoare, centrele CNC de îndoire a oțelului sunt folosite pentru a produce componente metalice pentru diverse produse. Sistemul hidraulic permite producerea de piese metalice de formă complexă cu mare precizie. De exemplu, în producția de piese auto sau componente de mașini, capacitatea de a îndoi cu precizie barele de oțel este esențială. Puteți afla mai multe despre capacitățile acestor mașini laMașină de formare a barelor de oțel CNC.
Întreținerea sistemului hidraulic
Pentru a asigura funcționarea corectă a sistemului hidraulic într-un Centru CNC de îndoire a oțelului, este necesară întreținerea regulată.
Verificări ale fluidelor
Lichidul hidraulic trebuie verificat regulat pentru nivelul, calitatea și contaminarea acestuia. În timp, fluidul hidraulic se poate contamina cu murdărie, resturi și apă, ceea ce poate afecta performanța sistemului. Dacă se constată că lichidul este murdar sau scăzut, acesta trebuie înlocuit.
Înlocuirea filtrului
Sistemul hidraulic este echipat cu filtre pentru a elimina contaminanții din fluidul hidraulic. Aceste filtre trebuie înlocuite la intervale regulate pentru a asigura curgerea corectă a fluidului și pentru a preveni deteriorarea componentelor sistemului.
Inspecție sigilii și furtunuri
Garniturile și furtunurile din sistemul hidraulic trebuie inspectate regulat pentru scurgeri și deteriorare. Scurgerile de etanșare și furtunuri pot provoca o pierdere a presiunii hidraulice și pot afecta performanța sistemului. Orice garnituri sau furtunuri deteriorate trebuie înlocuite imediat.
Concluzie
Sistemul hidraulic este o parte critică a unui centru CNC de îndoire a oțelului. Permite îndoirea precisă, puternică și eficientă a barelor de oțel. Înțelegând modul în care funcționează sistemul hidraulic, operatorii pot profita la maximum de capacitățile Centrului de îndoire a oțelului CNC. Indiferent dacă sunteți în industria construcțiilor sau a producției, un centru de îndoit CNC cu un sistem hidraulic bine întreținut vă poate îmbunătăți semnificativ productivitatea și calitatea produselor dumneavoastră.
Dacă sunteți interesat să achiziționați un centru de îndoit CNC sau aveți întrebări despre produsele noastre, vă rugăm să nu ezitați să ne contactați pentru o discuție detaliată. Ne angajăm să oferim echipamente de înaltă calitate și servicii excelente pentru clienți.
Referințe
- „Sisteme hidraulice: principii și întreținere” de John F. Caruthers
- „Manual de prelucrare CNC” de Oberg și colab.
- „Tehnologia de îndoire și formare a oțelului” de către diverși experți din industrie
